EddyCus® TF Inline, Non-Contact Inline Sheet Resistance Measurement Solutions

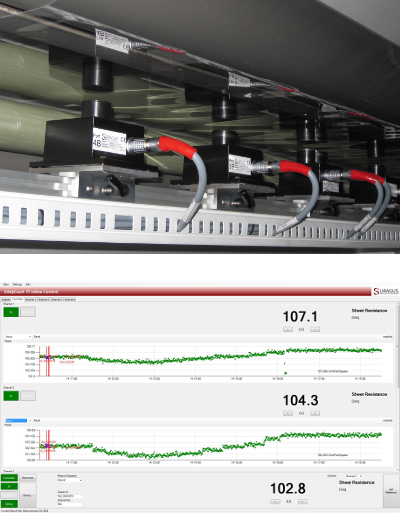

EddyCus® TF Inline serisi, otomatik üretim hatlarının kalite güvence uygulamaları için; entegre edilebilen standart ve özelleştirilmiş donanımları içermektedir. Eddy akımı ölçüm teknolojisi; temiz, temassız, son derece hızlı ve doğru sonuçlar vermektedir. Inline uygulamalar, kalınlık ve tabaka direnci ölçümlerini içerir. EddyCus® TF Inline sistemi, 99 çift sensöre kadar tüm üretim hattı boyunca süreçlerinin kapsamlı olarak izlenmesini kolaylaştırır. Sistem; Ethernet, RS232 veya RS485 bağlantısı ile endüstriyel bilgisayara bağlanabilir. Mevcut donanım platformu, kullanıcının özel ihtiyaçlarına göre değişkenlik ve esneklik sağlar. Tahribatsız inline ölçüm sistemi; deposition, annealing ve doping süreçleri için kalite güvence ölçümlerini yerine getirir. Uygulama alanı olarak, mimari cam, dokunmatik ekranlar, düz monitörler, OLED, akıllı cam uygulamaları, piller ve daha birçok alanda kullanılabilir.

Karakterizasyon Özellikleri

• Temassız - gerçek-zamanlı ölçüm
• Atmosferik veya vakum ortamında ölçüm versiyonları
• Tek hat veya çoklu hat ölçüm çözümleri
• Kapsüllenmiş katmanların ve çok katmanlı sistemlerin karakterizasyonu
• Metalik filmlerin kalınlık ölçümü (nm, µm) ( isteğe bağlı )
• Düşük ve yüksek iletkenliğe sahip malzemelerin yüzey kalınlığı izlemesi (µm)

Teknik Özellikler

• Eddy akım sensörlü temassız tabaka direnci ölçüm teknolojisi
• Sensör çifti adedi / gözlem hattı : 1 - 99
• Ultrasonik sensör ile numune kalınlığı ölçüm teknolojisi ( isteğe bağlı )
• Cam, PET Folyo, altlık vb. numunelerden ölçüm olanağı
• Max.numune kalınlığı: 1 / 2 / 5 /10 / 25 mm
• Tabaka direnci ölçüm aralığı : 0.001 - 10 Ohm / sq < %2 hassasiyet, 10 - 100 Ohm / sq < %3 hassasiyet, 100 - 1000 Ohm / sq < %5 hassasiyet
• Ortam : Atmosferik veya vakum
• Numune miktarı : 1 – 3000 numune / saniye
• Entegre edilebilir diğer ölçümler : Kalınlık & sıcaklık / Optik geçirgenlik
• Kalınlık ölçüm aralığı : nm – mm
• Opsiyon : Barkod okuyucu
• Opsiyon : Trigger

Yazılım Özellikleri

• Tabaka direnci ve kalınlık ölçümlerinde gerçek zamanlı gözlemleme
• Kapsamlı veri depolama ve analiz için SQL veritabanı kullanım özelliği
• Veri incelemesi, istatistiksel özetler ve raporlamalar
• Alternatif arayüz seçenekleri
