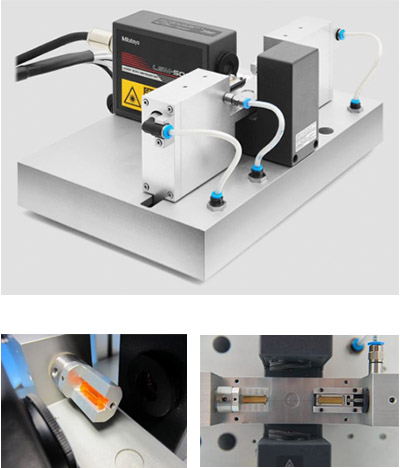

Boyutsal (Dimensional) Ölçüm Modülü , FDAS770
Doğal ve suni teknik liflerin, mekanik deformasyon verileriyle birlikte boyutsal özelliklerini de değerlendirmek için kullanılan ölçüm modülüdür. FDAS770 Elyaf Boyutsal Analiz Sistemi, LDS0200 Lazer Kırınım Ölçüm Modülü üzerine tasarlanmıştır. FDS770, tam otomatik fiber döndürme ve çevirme fonksiyonu ile fiberlerin doğru ve temassız boyutsal ölçümü için yüksek frekanslı Lazer Tarama Mikrometresi kullanır.
Lif kesit alanı, kuvvetin gerilim verilerine dönüştürülmesi için kullanılır. Düzensiz kesit profiline, opak ve 10μm den büyük çaplardaki liflere mükemmel uyum sağlar. Hedeflenmiş bir lazer ışını kullanılarak, düzgün, düzenli şekilli bir örnek için 4μm boyuta kadar ölçüm yapılabilir. Şişme (swelling) ve ıslak çap ölçümleri için, dinamik şişme modülü (DSM770) sisteme dahil edilebilir.
FDAS770 - Elyaf Boyutsal Analiz Sistemi Teknik Özellikleri:
Numune döndürme: 360°
Numune boyutu: 4, 12, 20 ve 30mm
Çap aralığı :: 10-2000 µm
Lazer tarama hızı: 3200 tarama / sn.
Çözünürlük: 0.01 µm
Windows XP, 7 ve 10'da UvWin yazılımı ile bilgisayarlı sistem.
