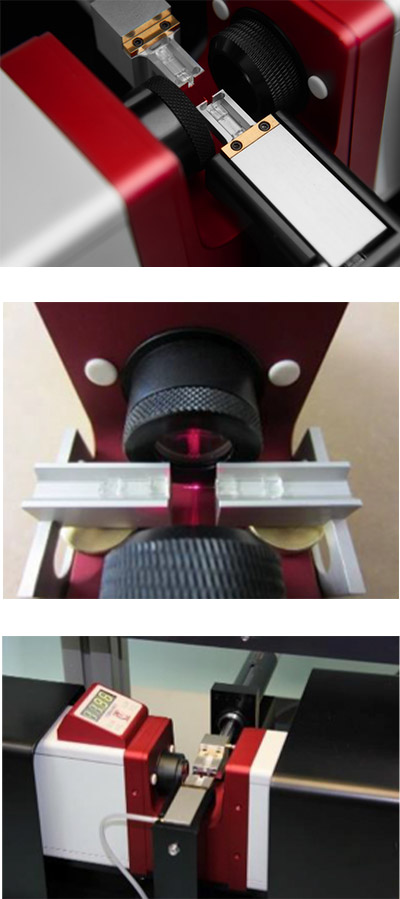

Lazer Kırınım ( Laser Diffraction ) Ölçüm Modülü , LDS0200
LDS 0200, küçük, opak liflerin doğrudan, temassız çap ölçümleri için tasarlanmıştır. Bir elyaf numunesi, lazer ışın yolu üzerine yerleştirildiğinde, filamanın her iki tarafında da yeni tutarlı ışık kaynakları ortaya çıkar ve bu girişim bir saçak deseni oluşturur. Kırınım modelindeki saçaklardaki boşluk, doğrudan filaman çapı ile ilişkilidir. LDS, hassas ölçümler için elyaf ve lazer ışını arasındaki hizalamayı ve dikeyliği garanti etmek için LEX820 Doğrusal (Linear) Ekstansometre ile entegre edilmiştir.
LDS0200 - Lazer Kırınım ( Laser Diffraction ) Ölçüm Modülü Teknik Özellikleri:
Numune döndürme: 360°
Numune boyutu: 4, 12, 20 ve 30mm
Çap aralığı :: 10-2000 µm
Lazer tarama hızı: 3200 tarama / sn.
Çözünürlük: 0.01 µm
Windows XP, 7 ve 10'da UvWin yazılımı ile bilgisayarlı sistem.
Ölçüm aralığı
5 ila 100m
Çap çözünürlüğü
0.01μm
Çap tekrarlanabilirliği
Çapın ±% 0,03'ü
